優秀なガス及び水分遮断の特性をもとにスナック用、レトルト用など食品の包装素材として広く活用されます。
表面処理技術を適用することで食品の包装材に適した機能を備えた様々な種類の製品を供給しています。

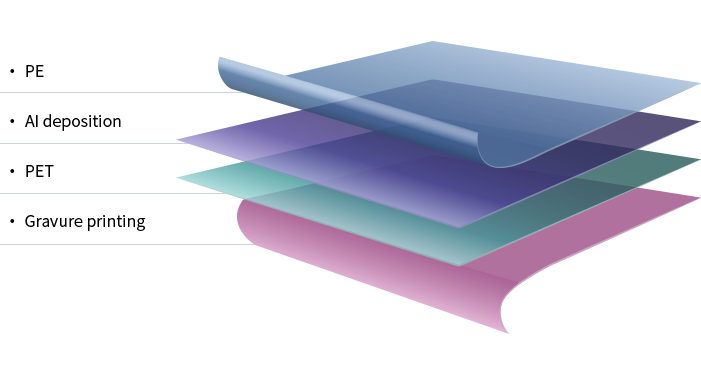

ガスバリア性
防湿・防水性
耐熱性
遮光性
光沢性
印刷適性
| Property | Unit | Spec |
|---|---|---|
| OTR (Oxygen Transmission Rate) |
cc/㎡/day | 0.5 ~ 1.0 |
| WVTR (Water Vapor Transmission Rate) |
g/㎡/day | 0.5 ~ 1.0 |
※ 製品の用途及び目的によってベースフィルムが選択されるため、物性値に差が生じることがあります。
| Property | Unit | MPET PX52 | MPET PX53 | MPET XP35 | MPET PX37 | MPET PX135 | Test Method | |
|---|---|---|---|---|---|---|---|---|
| Base Film Thickness | ㎛ | 12 | 12 | 12 | 12 | 12 | Micrometer Method | |
| Tensile Strengt | MD | kgf/㎟ | 27 | 26 | 27 | 27 | 28 | ASTM D 882A |
| TD | 23 | 22 | 23 | 24 | 24 | |||
| Elongation at Break | MD | % | 121 | 123 | 127 | 131 | 121 | |
| TD | 139 | 132 | 141 | 136 | 141 | |||
| Young's Modulus | MD | kgf/㎟ | 476 | 465 | 457 | 442 | 469 | |
| TD | 487 | 480 | 486 | 496 | 485 | |||
| Heat Shrinkage | MD | % | 1.0 | 1.0 | 1.0 | 1.2 | 1.2 | Seoil Method (150℃/30min.) |
| TD | 0 | 0 | 0 | 0 | 0 | |||
| Al Thickness | Å | 420 | 420 | 420 | 520 | 420 | Seoil Method | |
| O.D (Optical Density) | - | 2.1 | 2.1 | 2.1 | 2.6 | 2.1 | Seoil Method | |
| OTR (Oxygen Transmission Rate) | cc/㎡/day | 1.0 | 1.0 | 1.1 | 0.7 | 1.5 | ASTM F 3985 (25℃, 0%R.H., 1atm | |
| WVTR (Water Vapor Transmission Rate) | g/㎡/day | 1.0 | 1.0 | 2.0 | 0.7 | 0.7 | ASTM F 372 (37.8℃, 90%R.H., 1atm | |
| Surface Tension (Metallized Side) | dyne/㎝ | 58 | 58 | 54 | 56 | 58 | ASTM D 2578 | |
| Gloss (Metallized Side) | 20˚ | % | - | - | 1250↑ | 1250↑ | 1250↑ | ASTM D 523 |
| 60˚ | 700↑ | 650↑ | 750↑ | 750↑ | 700↑ | |||
